技術領域

        本發明關于一種LED 核心BIN產品散BIN功能（核心最外圈晶粒做細分BIN），該功能把分布零散的核心BIN LED晶粒轉化為細分BIN，并用分選機挑揀，有效地提升目檢人員效率和提高成品入庫數的工藝方法。

背景技術

        在LED晶圓做完全測套BIN和AOI(全自動光學外觀檢測)后生成Mapping圖檔，分選機會(huì )根據Mapping圖檔抓取BIN001-BIN150的晶粒，核心BIN產品為反分選工藝（抓取BIN001-BIN150,留下BIN151）。

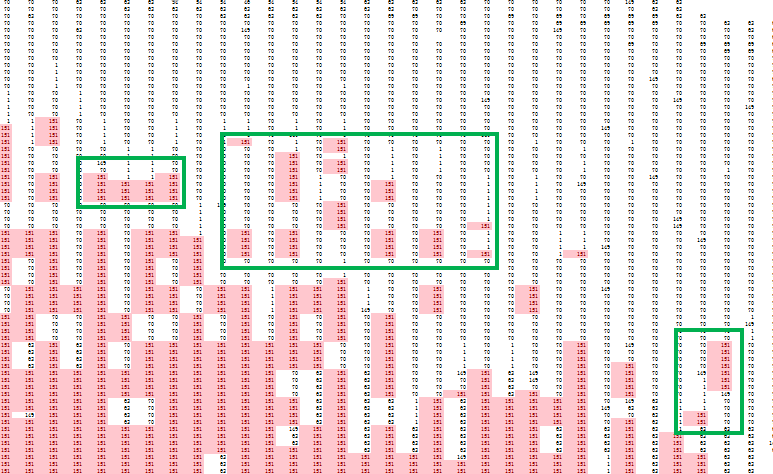

        反分選工藝有利提高分選效率，但同時受晶圓本身光電性和外觀因素的影響，分選挑揀完后容易出現空洞和分布零散的晶粒（圖1），由于LED產品出貨要求不允許出現空洞和散晶，所以人工目檢時要吸除空洞和散晶的晶粒。此種情況會(huì )降低目檢效率和損失晶粒。

圖1

        為減少反分選帶來的空洞和散晶的現象（耗費目檢人力和損失晶粒），即為達成減少制造成本和人力成本的目的，把空洞和散晶的晶粒轉化為細分BIN作為工藝優化方案的方向。

發明內容

        本發明的目的即在于提供一種LED核心BIN產品散BIN功能，能夠將分布零散的核心BIN晶粒轉化為細分BIN，用分選機挑揀到藍膜上，使其不浪費晶粒和節約目檢人力。

        核心BIN產品散BIN功能根據核心BIN（BIN151）最外幾圈轉化為細分BIN(BIN001)，具體多少圈根據產品特點而定，若核心BIN晶粒離散較多則外圈多轉換些，反之外圈少轉換些。

        本發明所提供的一種 LED核心BIN產品散BIN功能的運作方法，與現有工藝方法更具優勢：

        首先，所述的LED 核心BIN產品散BIN功能，是調整光電性和外觀BIN等級的方式，只變更核心BIN外圈部分的等級。
        其次，所述的LED核心BIN產品散BIN功能，有效提高目檢效率，大大減少目檢人員外圈刮邊的時間；節約人員成本
        最后，此工藝運作方法，LED 成品挽救回空洞和散晶的晶粒，有可觀的入庫數帶來的經濟效益。

附圖說明

        為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創(chuàng )造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

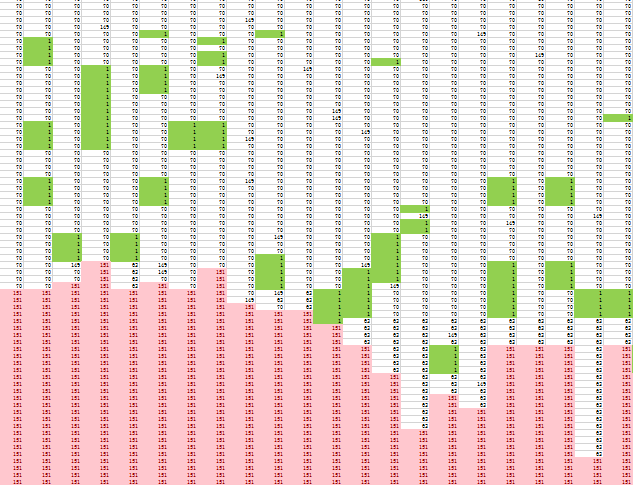

        圖2是本發明實施核心BIN產品散BIN功能的顯示圖：

        如圖所示，本發明紅色是核心BIN（151），綠色本來也為核心BIN,經此發明后轉化為細分BIN（001），分選機將此散BIN挑揀到藍膜，達到節約目檢人力和提高成品入庫數的目的。

圖2
